TUTORIAL EZP2013 / CARA INSTAL DRIVER EZP2013

Selamat bertemu kembali dan salam tuser, pada postingan kali ini saya akan membahas cara install driver software EZP2013 dan TUTORIAL EZP2013.
EZP2013 adalah programmer atau alat flashing eprom versi terbaru atau versi upgrade dari seri sebelumnya yaitu EZP2010.

EZP2013 memiliki beberapa kelebihan dari alat programmer jenis lainnya terutama terdapat sedikit peningkatan kemampuan dari versi EZP2010 diantaranya:

1. Support flash firmware sampai 32mb lebih tinggi dari kemampuan EZP2010 yang hanya sampai 16mb
2. Support flash ic eprom seri 24xx 25xx 93xx dan SPI Flash
3. Support flash ic merk : ALTERA, AMIC, ATMEL, CHINGIS, CORIGHT, EON, CFEON, ESMT, EXCELSEMI, FM, GIGADEVICE, MICRON, MXIC, NEXFLASH, SAIFUN, SPANSION, PMC, SST, ST, WINBOND
4. Proses flashing lebih mudah dan cepat dengan urutan detect-open file-auto
5. Fungsi AUTO flashing berfungsi dengan baik

Berikut screenshotnya

Untuk pemesanan bisa langsung hubungi ke nomor telpon yang telah disediakan dihalaman blog ini, atau WHATSAPP atau bisa pesan lewat BUKALAPAK ataupun TOKOPEDIA ⇚silahkan klik.

CARA INSTALL DRIVER DAN SOFTWARE  EZP2013:

Untuk cara instal driver nya begitu mudah dilakukan, pertama-tama siapkan dulu bahan-bahannya antara lain:

1. Siapkan Laptop ataupun PC komputer yang agan punya
2. Download dulu file driver software nya disini atau download disini

Kemudian klik file yang telah didownload tadi...

Klik next...

Klik tab Agree kemudian next...

Selanjutnya klik next saja beberapa kali sampai tampil screenshot seperti gambar dibawah ini, klik "Install this driver software anyway"...



Tunggu sampai proses install driver selesai....lihat screenshotnya dibawah ini.

Jika proses install driver software telah selesai silahkan klik finish...

CARA FLASH:

1. Selanjutnya untuk memulai proses  flashing eprom cabut dahulu ic eprom/ ic flash/ ic memory apapun sebutannya dari mainboard Televisi yang diduga rusak software nya atau istilah lain software corrupt.
2. Kemudian letakan ic tersebut di pcb adapter yang telah disediakan, solder yang rapi jangan sampai ada kaki ic yang terhubung singkat sehingga dapat menyebabkan EZP2013 programmer tidak dapat mendeteksi ic eprom tersebut.

   Terdapat beberapa alternative cara flash selain dengan menggunakan pcb adapter  antara lain:

   1. Menggunakan soket ic eprom sop8 to dip8 adapter.





   TOKOPEDIA




   Setelah ic dicabut dari mainboard bisa langsung di masukan ke socket sop8 to dip8 adapter tanpa penyolderan.


   2. Menggunakan Test clip Eprom atau penjepit ic.





   TOKOPEDIA

   Pemrogramman / flash eprom bisa langsung dihubungkan ke ic yang masih menempel di mainboard tanpa harus cabut ic dan penyolderan.
   Cuma kekuranganya terkadang ic eeprom tidak bisa terdeteksi oleh alat flash EZP2013, mungkin disebabkan beberapa faktor :
   • Test clip atau jepitan tidak pas menjepit ic eeprom dengan benar sehingga tidak terhubung secara keseluruhan kaki ic.
   • Terkadang kaki ic nya yang kotor sehingga menghalangi hubungan pin tes clip dengan kaki ic.
   • Terkadang tiap-tiap mainboard memiliki impedansi yang berbeda-beda disesuaikan dengan kemampuan batasan impedansi yang bisa didetect oleh alat flash/ programmer.

  Kemudian bukalah aplikasi atau softwarenya, klik 2x shortcut EP01 di layar desktop...


PERHATIAN : "JANGAN PERNAH COBA memeriksa pembaruan perangkat lunak atau mengupgrade firmware,

atau update software dan firmware (online internet)

Jika tidak, EZP2013 anda tidak dapat digunakan lagi alias mati setelah diperbarui!"

Lihat disebelah kiri tampilan aplikasinya, klik tab Type dan pilihlah jenis ic yang sesuai dengan ic yang akan diflash...





Sebagai contoh kita akan flash ic seri 25xx, maka pilihlah dan klik pilihan SPI Flash.

Seperti terlihat digambar dibawah ini



Kemudian masukan kabel konektor EZP2013 ke port usb laptop, biarkan laptop mengenali dan menginstall driver nya sampai selesai, ditandai  dengan tampilnya tulisan disebelah kanan bawah layar desktop "Device driver software installed successfully"

Terlihat tulisan dibawah jendela aplikasi "Device is connected" artinya alat terhubung dengan baik ke laptop dan siap untuk digunakan.

Selanjutnya klik detect, tunggu sampai alat bisa mengenali ic dan aplikasi menampilkan merk, seri dan kapasitas ic yang terpasang.

(catatan : proses flashing jangan dilanjutkan jika merk dan kapasitas ic tidak tampil, periksa dahulu apakah ic nya telah terhubung dengan baik ke soket ataupun penjepit ic/jangan sampai kebalik posisinya).

Klik tab Open...



Kemudian cari di drive dan folder mana menyimpan file firmware yang akan digunakan, pilihlah file firmware ekstensi BIN yang sesuai dengan seri TV yang sedang diperbaiki, klik filenya satu kali lalu klik open...

Setelah terbuka file nya, Klik tab Auto biarkan proses flashing sampai selesai...

Pasangkan kembali ic nya ke mainboard silahkan test dan nyalakan perangkat Televisi nya, mudah-mudahan bisa normal kembali. Ulangi kembali jika belum berhasil dan coba ganti ic eprom/flash nya dengan ic baru yang sama kapasitasnya, merk apa saja.(beda merk tidak akan pengaruh)

Sebagai catatan alat copy atau flashing eeprom ini hanyalah tool kit service untuk mengatasi perbaikan perangkat elektronik yang berhubungan dengan kerusakan software, sekaligus langkah awal perbaikan dan mengurangi kesalahan prediksi trouble shooting servis menyervis.
Tentunya setelah melakukan pengukuran tegangan yang dibutuhkan board perangkat untuk bisa hidup apakah terukur normal dan ic utama disentuh terasa dingin. (ciri perangkat elektronik yang mengalami kerusakan software)

CARA FLASH SECARA MANUAL:

Berikut adalah urutan flashing / pemrograman eprom secara manual :

1. Detect
2. Erase
3. Open
4. Write
5. Read
6. Verivy

Untuk flash ic  eprom seri 24XX langkah nya adalah :

1. Masukan ic nya ke soket sop8 ukuran 150mili atau solder ke pcb adapter atau juga menggunakan  penjepit ic test clip.
2. Kemudian masukan alat flashnya ke USB, buka aplikasi EP01, klik tab Type di menu sebelah kiri dan pilih seri ic 24EEPROM.
3. Klik tab Manufactur dan pilihlah merk ic nya sesuai dengan merk ic yang sedang digunakan, sebagai contoh AT24C16B, maka pilihlah merk ATMEL.  Dibawah tab Manu factur yaitu tab Name klik dan pilih seri ic yang sesuai yaitu AT24C16B.
4. Untuk meng copy file ke ic eprom bisa diikuti langkahnya sbb: Ikuti urutan nya Klik Erase- Blank- Open (pilih file yang akan dicopykan ke eprom)-Program-Verify.

CARA BACKUP/COPY FIRMWARE  DARI TV NORMAL:

Untuk mem backup atau meng copy file dari ic eprom/tv langkahnya sbb:

• Klik Detect (khusus SPI flash/25xx EEPROM)
• Klik Read (biarkan sampai selesai)

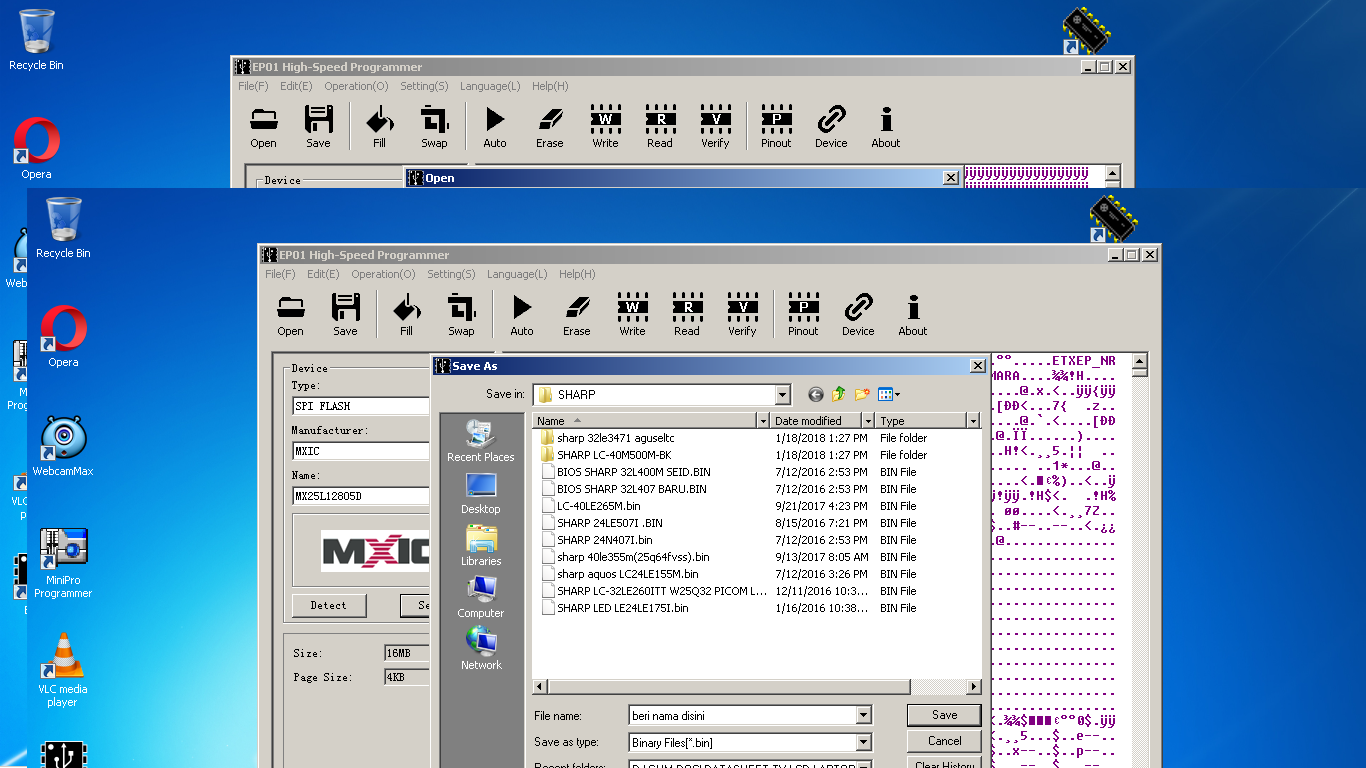

Kemudian Save (berilah nama file nya sesuai seri TV yang digunakan/contoh LG32LN5100).

Demikianlah tutorial yang bisa saya lampirkan pada postingan kali ini, mohon maaf apabila terdapat banyak kekurangan dan mohon masukannya. Semoga bisa bermanfaat bagi rekan-rekan tuser semua dan juga sobat-sobat pecinta elektronik, terima kasih telah berkunjung di halaman blog ini.

Artikel ini disusun berdasarkan pengalaman dan referensi teman-teman tuser serta bloger yang lain.

Wassalam...
